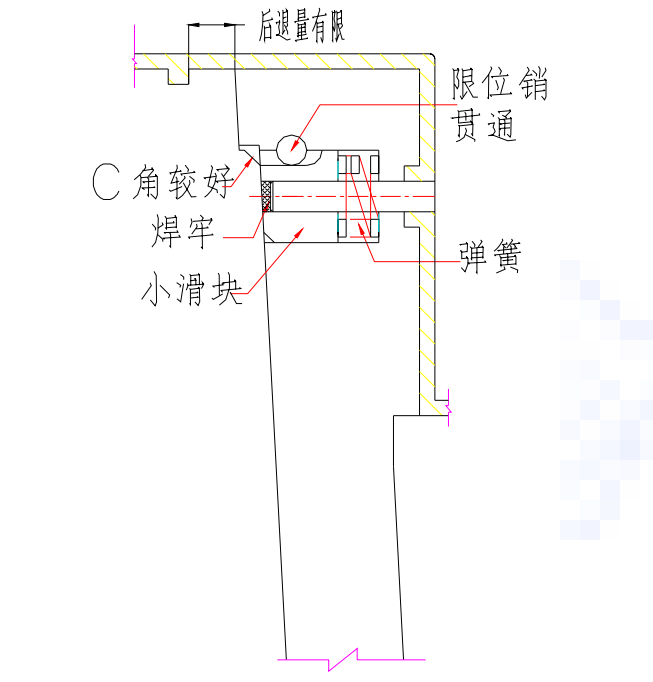

1.若斜頂成型機構中,有局部的小型芯或其它需要特別大的后退量時,可以采取斜頂內跑滑塊機構.如圖 a-1,此類機構設計時,可能是局部
細節的作業比較多,且斜頂有一定的強度影響.一般 是不十分建議設計者過分將機構零件做得特別小巧.但若能保障在運動和壽命方面無
問題時,可以考慮.

如圖 a-1

2.斜頂上成型部分對斜頂的包緊力比較大，斜頂抽芯運動過程中，產品會跟隨斜頂運動，造成產品變形或抽芯不能完成。我們要根據不
同的產品結構和模具結構，設計阻擋機構，解決產品跟隨斜頂運動。 利用斜頂背面度數差，讓彈頂型芯復位。 如圖a-2

如圖a-2

頂出開始時，斜頂桿沿著斜面開始抽芯，彈頂型芯由于背面直面的作用保持在原始位置，頂住塑件保持不動。當彈頂型芯脫離背面直面時，塑件已離開斜頂一段
距離，對斜頂不再有包緊力，斜頂可以順利完成抽芯動作。設計是一定要注意，d2>d1,否則斜頂復位時，彈頂型芯與凸模干涉。
