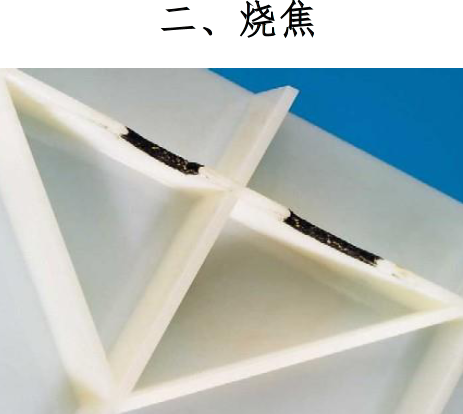

產(chǎn)生原因：
1、機械原因：
由于異常條件造成料筒過熱，使樹脂高 溫分解、燒傷后注
射到制品中；或者由于料簡內(nèi)的噴嘴和螺桿的 螺紋、止回閥等
部位造成樹脂的滯流，分解變色后帶入制品，在制品中帶有黑褐
色的燒傷痕。
2、模具的原因，主要是因為排氣不良所致。
3、在成型條件方面，背壓太大會使料筒部分過熱，造 成燒
傷；螺桿轉(zhuǎn)速過高時，也會產(chǎn)生過熱；注射速度過高會引起過熱
氣體燒傷
4、膠料中含有低溫料

解決方法：
1：如是機械原因造成，則應(yīng)
a、檢查炮筒溫度是否正常，如有問題則應(yīng)解決
b、檢查炮筒和螺桿各連接處是否密封良好
c、發(fā)現(xiàn)噴嘴、螺桿及炮筒已經(jīng)燒焦，則要進行清理
2： 如是模具方面原因，則
a、這種燒傷一般發(fā)生在固定的地方，容易與第一種情況區(qū)別。
這時應(yīng)注意采取加排氣槽和排氣桿等措施。
b、將模具流道、澆口上的尖刺、倒角修圓，避免射膠時
在這些部位流速太快引起超溫分解
3：在成型條件方面
a、適當調(diào)整背壓
b、適當調(diào)整熔膠速度
c、減小射膠速度和采用分段射膠方法
4：原料方面
盡量避免原料與其它低溫料相混

文章來源于網(wǎng)絡(luò)，著作權(quán)歸原作者所有，由蘇州模具設(shè)計轉(zhuǎn)發(fā)
