香蕉（牛角）進膠以其獨特的優點正得到越來越多的應用，但在試模中也經常能看見因結構參數不合理而出現諸多不良問題。以下是對大中型模具香蕉（牛角）進膠結構設計的總結。

一、香蕉（牛角）進膠特點：

1、自動剪水口

2、進膠點隱蔽

3、可在PL面的同一高度上進膠

二、香蕉（牛角）進膠常見不良現象： 昆山模具設計

1、水口頂不斷

2、斷口難看

3、進膠點的外觀面有沖紋

4、水口頂出反彈撞花產品

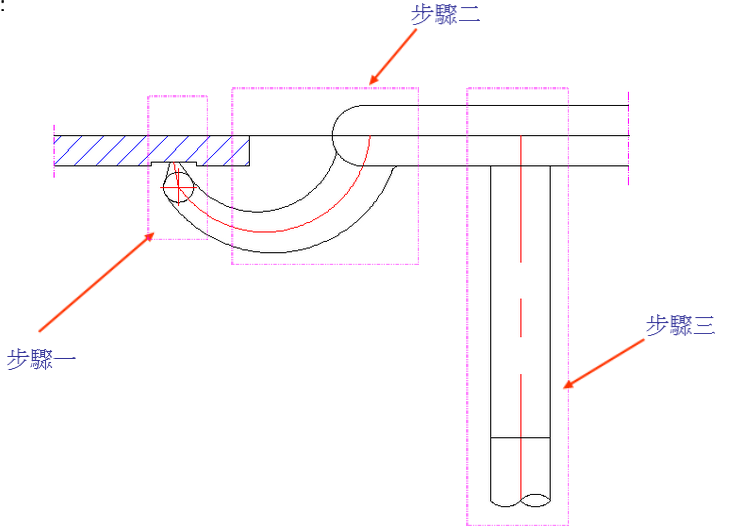

三、香蕉（牛角）進膠的結構參數

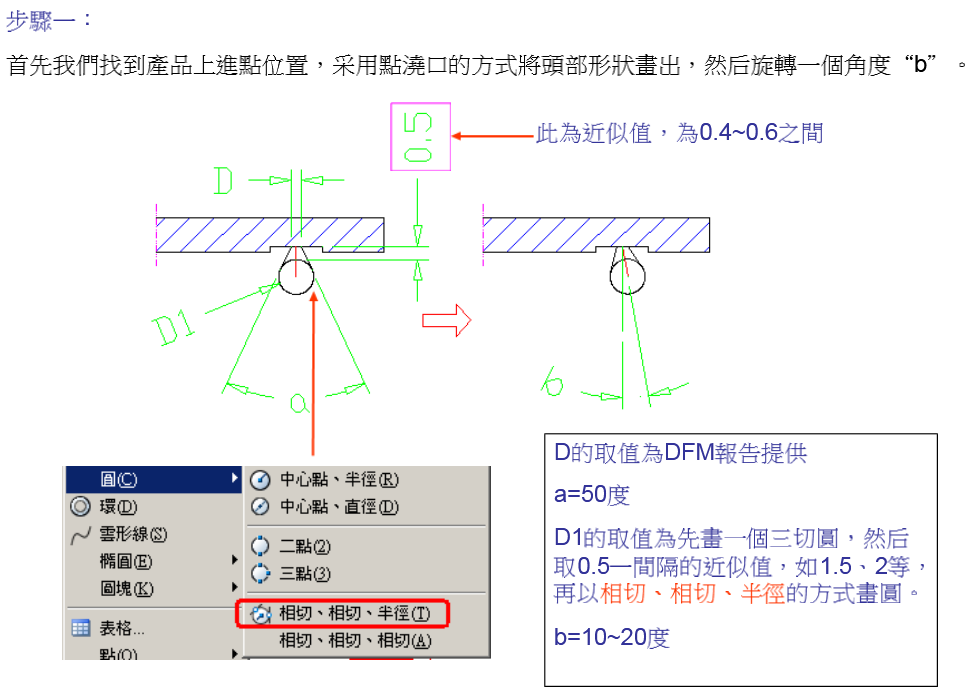

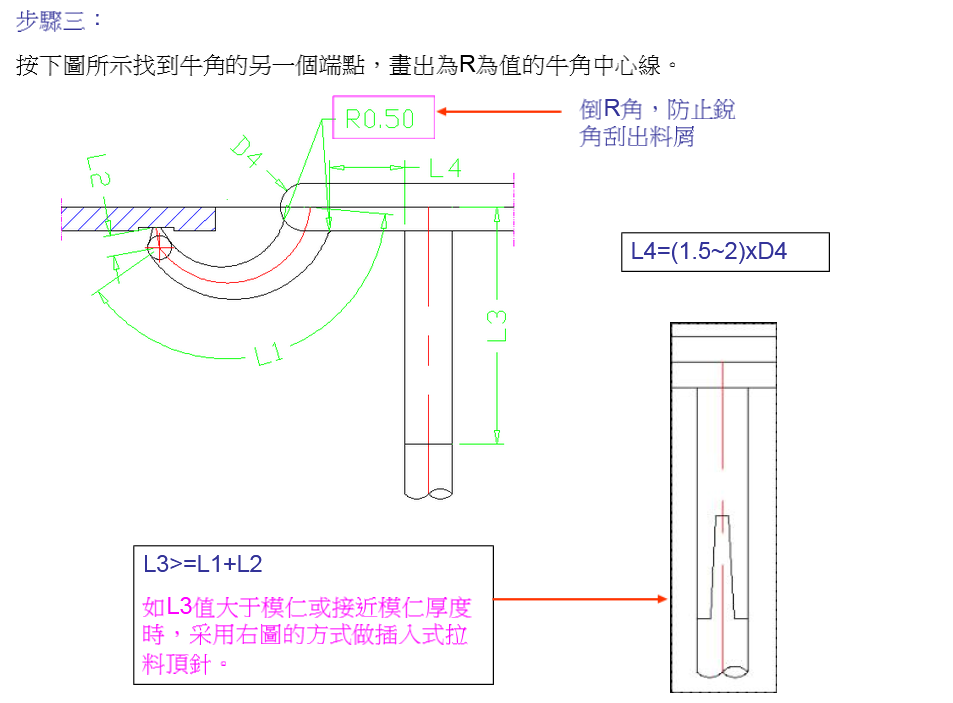

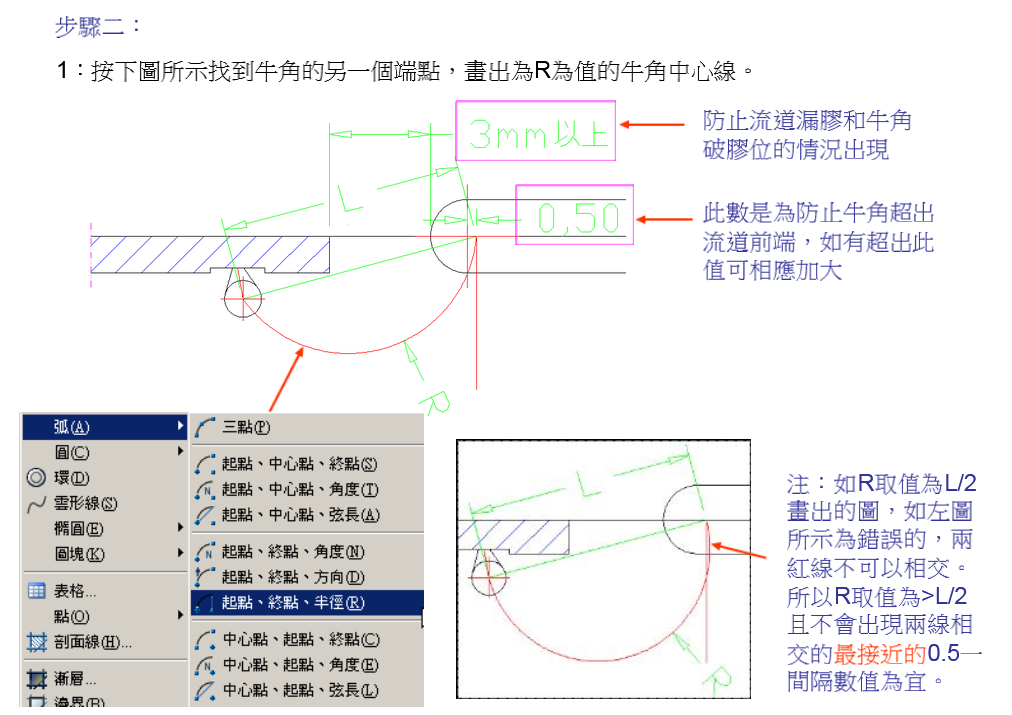

結構參數：

三、香蕉（牛角）進膠的結構設計注意事項：

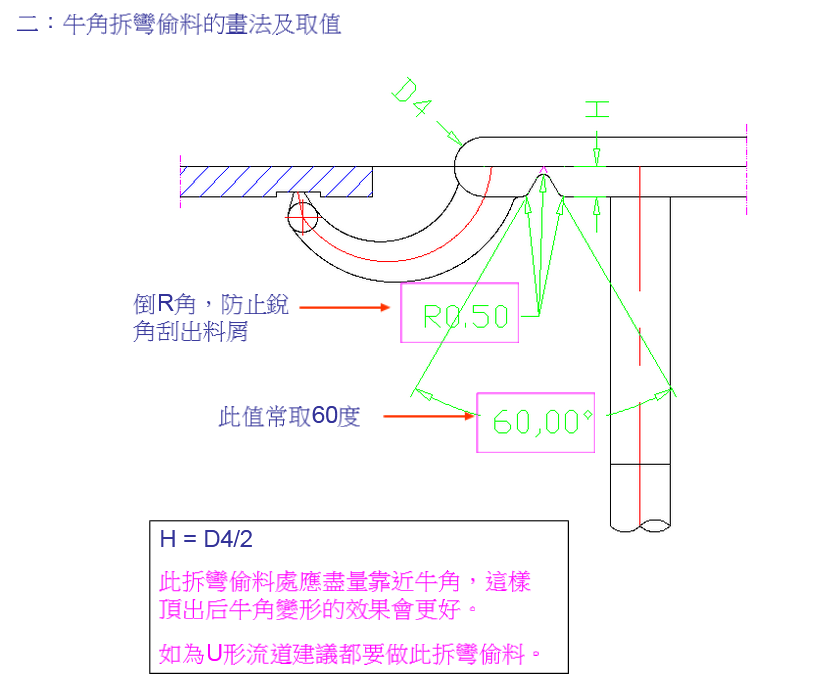

1、香蕉（牛角）進膠的頂出部分需設置“彈折”結構，以使香蕉流道受力優良，頂出順暢。蘇州模具設計

2、如需進一步改良進膠的的斷口，及降低香蕉流道頂出時彈打產品的可能性，或痕跡，可在香蕉流道的頂針底下設置3-5mm的延時結構。
