由于制品在成型機注射時產生很大的壓力,為防止滑塊與活動芯在受到壓力而位移,從而會影響成品的尺寸及外觀(如跑毛邊),因此滑塊應采用鎖緊定位，通常稱此機構為止動塊或后跟塊。
常見的鎖緊方式如下圖：

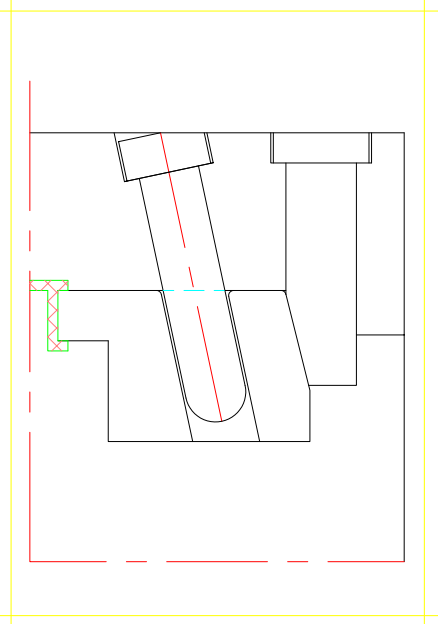

滑塊采用鑲拼式鎖緊方式,通常可用標準件.可查標準零件表,結構強度好.適用于鎖緊力較大的場合.

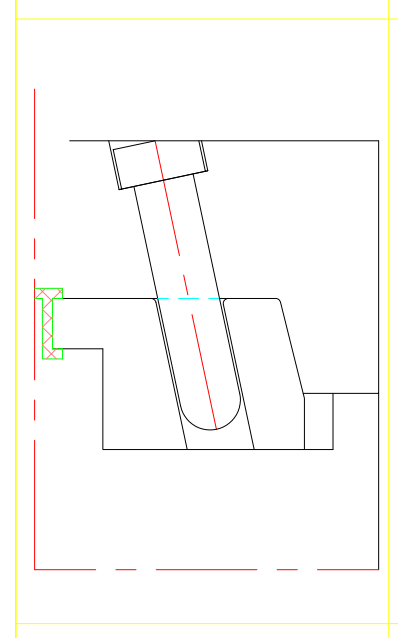

滑塊采用整體式鎖緊方式,結構剛性好大小型模具都適用.

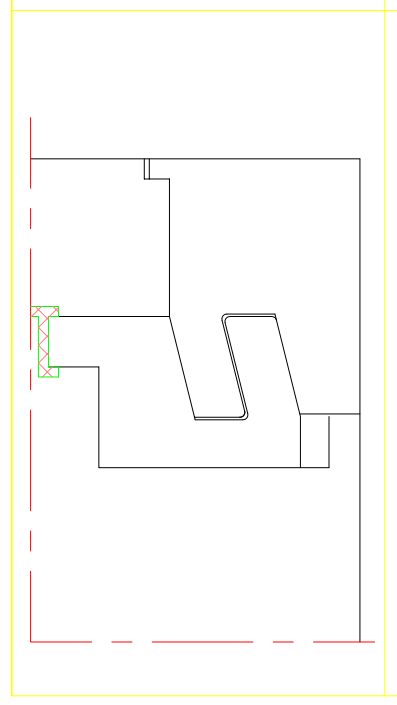

采用拔動兼止動穩定性較差,一般用在滑塊空間較小的情況下

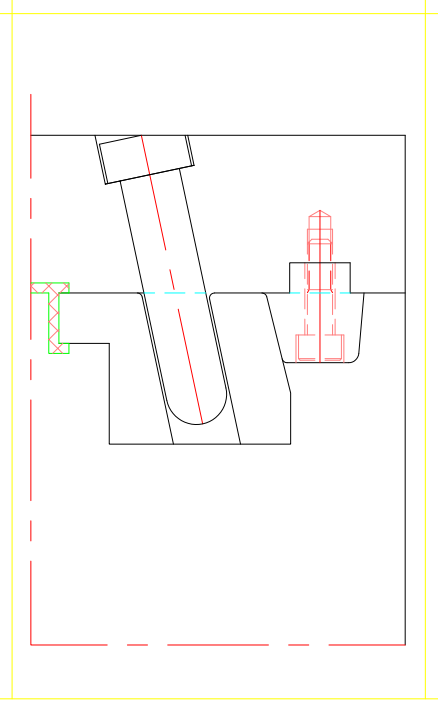

采用嵌入式鎖緊方式,適用于較寬的滑塊

采用嵌入式鎖緊方式適用于較寬的滑塊.

采用鑲式鎖緊方式,剛性較好一般適用于空間較大的場合.
